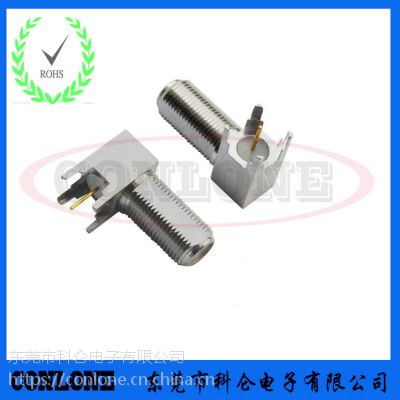

F头射频同轴连接器

（ 一）产品技术参数：

主要技术特性   technical characteristics
温度范围  temp.range                -40～+60°c
振    动  vibration                 100m/s2 (10～500hz)
特性阻抗  impedance                 75ω
频率范围  frequency range           dc～1ghz
工作电压  working voltage           170v max (有效值)
耐    压  withstand voltage         500v rms (海平面有效值)
接触电阻 contact resistance
内导体之间 center contact           ≤ 10 mω
外导体之间 outer contact            ≤ 5 mω
绝缘电阻  insulation resistance     ≥ 1000 mω
电压驻波比 vswr  直式  straight     ≤ 1.20
                 弯式  right angle  ≤ 1.30
耐用性    durability(mating)        ≥500次（cycles）

insertion loss插损  抗拉力          ≤ 25kg

cable range电缆应用范围              rg6 rg59射频同轴线缆

（二）产品材质：

壳体      shell           黄铜  brass                  镀亮镍   nickel plated
插针      contact pin     黄铜  brass                  镀金或银 gold or silver plated
弹性接触件elastic contact 锡青铜beryllium or tin brass 镀金或银 gold or silver plated
绝缘体    insulator       聚四氟乙烯或聚乙烯ptfe or pe
压接套    crimping suite  铜合金      copper alloy     镀亮镍   nickel or gold plated
型密封件o-ring sealing   硅橡胶 6146 silastic

（三）适用技术标准：

标准：MIL-C-39012、IEC169-17

特征描述

     F型连接器典型用于75Ω电缆分配系统，特别是CATV，广播电视网络，它既可用于有阻抗匹配要求的场合，也可用于非匹配场合。其特点

是螺纹连接、插合方便、价格适宜。

      F型连接器可与国际上同类产品互换使用。FL10产品为M10X0.75螺纹，结构、性能与F型相同。

 公制F头和英制F头连接器尺寸区别：

      公制F头和英制F头的区别：公制为国内标准，英制为国外的标准，两种螺纹不能互相拧，进口产品基本都是英制，还有卫星高频头和卫

星接收机基本也是英制。至于国内的面板和分支分配器以及放大器则公英混乱，可以用卡尺测量F头直径来判断，公制直径：9.7-9.9毫米；

英制直径：9.2-9.4毫米！这是F母头的外径，不要搞错。公制略大0.5mm，所以肉眼根本不可能看出来.
